SuperJoin（結合）

結合ステップ の変換仕様です。

フロー定義フォーマット

{
  "nodeType" : ".v2018_2_3.SuperJoin",
  "name" : "結合",
  "id" : "d7c4fbab-1c11-4e48-bea8-b9c4ab4fa19f",
  "baseType" : "superNode",
  "nextNodes" : [ {
    "namespace" : "Default",
    "nextNodeId" : "aec350a4-4f33-46c5-92b5-db7f93e6cf9f",
    "nextNamespace" : "Default"
  } ],
  "serialize" : false,
  "description" : null,
  "beforeActionAnnotations" : [ ],
  "afterActionAnnotations" : [ ],
  "actionNode" : {
    "nodeType" : ".v1.SimpleJoin",
    "name" : "結合",
    "id" : "5f18418f-ba28-45ee-bf31-bc638d2c43f4",
    "baseType" : "transform",
    "nextNodes" : [ ],
    "serialize" : false,
    "description" : null,
    "conditions" : [ {
      "leftExpression" : "[CUSTOMER_ID-1]",
      "rightExpression" : "[CUSTOMER_ID]",
      "comparator" : "=="
    } ],
    "joinType" : "left"
  }
}

グラフへの変換

nextNodes 属性から、次のステップへの参照を取得し、エッジを構築します。

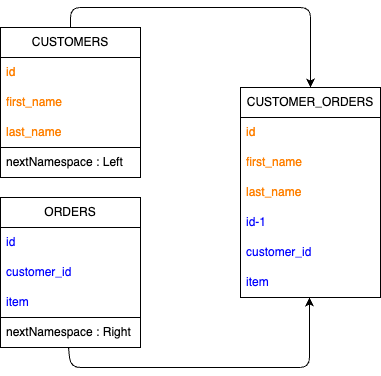

カラム定義の計算

親ステップのもつカラムから計算します。親ステップのカラム定義が不明の場合、自身も不明として扱います。

親ステップは２つあり、それぞれが nextNodes.nextNamespace 属性に Left か Right の名前を持っています。 nextNamespaceが Left のステップがもつカラムと、 Right のステップがもつカラムの和を計算します。 ただし、同名のカラムが両方に含まれた場合には、 Right のカラムを "<カラム名>-1" へリネームします。

../_images/super_join_calculate_columns.drawio.png

SQLへの変換

SQLの生成 の通り、共通のCTE文作成が行われます。前処理と後処理の間に、 以下の通り集計用のCTE文が作成されます。

"actionNode" : {
     "nodeType" : ".v1.SimpleJoin",
     "name" : "結合",
     "id" : "5f18418f-ba28-45ee-bf31-bc638d2c43f4",
     "baseType" : "transform",
     "nextNodes" : [ ],
     "serialize" : false,
     "description" : null,
     "conditions" : [ {
       "leftExpression" : "[CUSTOMER_ID-1]",
       "rightExpression" : "[CUSTOMER_ID]",
       "comparator" : "=="
     } ],
     "joinType" : "left"
   }

WITH "left" as (
    -- beforeActionAnnotationsの処理
),
"right" as (
    -- beforeActionAnnotationsの処理
),
"<ノードID>" as (
    SELECT
        "ID"
        , MAX("ORDERS") AS "ORDERS"
    FROM
        "left" LEFT OUTER JOIN "right"
        ON "left"."[CUSTOMER_ID-1]" = "right"."[CUSTOMER_ID]"
),
"xxx" as (
    -- afterActionAnnotationsの処理
)

Tableau Prepでの結合タイプとSQLの結合条件の変換対応は以下の通りです。

内部

from
  left_table inner join right_table

左

from
  left_table left outer join right_table

左（不一致のみ）

from
  left_table left outer join right_table
  on left_table.key = right_table.key
where
  right_table.key is null

右

from
  right_tale left outer join left_table

右（不一致のみ）

from
  right_table left outer join left_table
  on left_table.key = right_table.key
where
  left_table.key is null

完全外部

from
  left_table full outer join right_table

不一致のみ

from
  left_table full outer join right_table
  on left_table.key = right_table.key
where
  left_table.key is null
  or right_table.key is null

また、結合条件の式の対応は、以下の通りです。

Tableau上の式

変換後のSQL

'=='

=

'!='

!=

'>'

>

'>='

>=

'<'

<

'<='

<=
